Ca o componentă cheie pentru a atenua expansiunea termică și contracția și deplasarea vibrațiilor conductelor,Compensatoare de țeavăsunt împărțite în categorii pe baza principiilor de compensare și a scenariilor de aplicare. Diferite tipuri de modele sunt proiectate în jurul „reducerii stresului conductei” pentru a forma un sistem de produse potrivit pentru diferite condiții de muncă.
Competențele axiale sunt cele mai de bază categorie. Ele absoarbe deplasarea axială a conductelor prin expansiunea axială și contracția burdufului. Au o structură compactă și sunt potrivite pentru conductele drepte. Cantitatea de compensare a unei singure unități poate ajunge la 50-300mm, iar nivelul de presiune acoperă 0,6-4,0MPa. Sunt adesea utilizate în sistemele de apă de încălzire și aer condiționat. Când sunt instalate, acestea trebuie să fie potrivite cu suporturi de ghidare pentru a controla abaterea radială.
Compensatoarele transversale obțin compensarea deplasării prin îndoirea transversală a burdufului, care este potrivită pentru conductele cu abateri laterale (cum ar fi coturile). Adoptează o structură sau o structură universală, care poate absorbi deplasările laterale de 100-500mm, are o capacitate puternică de anti-instabilitate, este utilizată pe scară largă în conductele de petrol pe distanțe lungi și poate trata eficient abaterile conductelor cauzate de decontarea fundației.
Competențele unghiulare sunt compuse dintr -un singur sau mai multe burduf. Acestea compensează deplasarea la colțul conductei prin deplasare unghiulară. Acestea sunt adesea utilizate în machete de țeavă în formă de L și în formă de Z. Unghiul de compensare poate ajunge la ± 15 °. Când este utilizat cu o suport fix, poate reduce concentrația de stres la cotul conductei. Este deosebit de frecvent în conductele de proces ale plantelor chimice.
Competențele cu mânecă sunt compuse dintr -un tub de miez și o coajă exterioară. Ele absorb deplasarea prin alunecare axială. Suma de compensare poate atinge mai mult de 1000 mm și este potrivită pentru conductele cu diametru mare (DN500-DN3000). Cu toate acestea, umplutura de etanșare trebuie menținută în mod regulat. Este utilizat mai ales în conductele de apă cu o calitate bună a apei și este utilizat pe scară largă în conductele municipale.

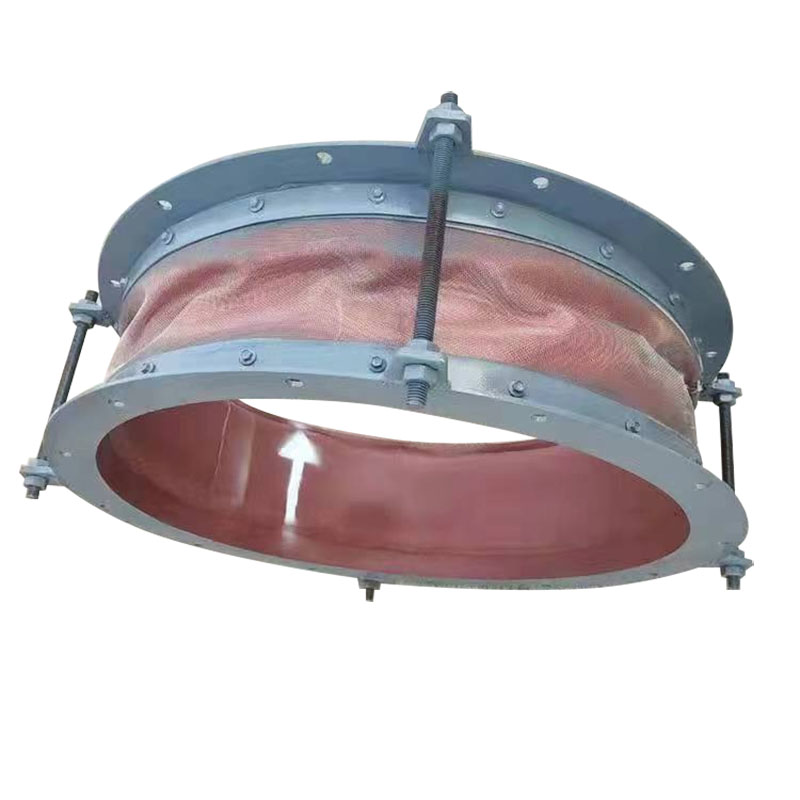

Compensatoarele nemetalice sunt confecționate din materiale flexibile, cum ar fi țesături și cauciuc. Au o gamă largă de rezistență la temperatură (-196 ℃ ℃ ℃ ℃ 1200 ℃), pot absorbi deplasarea multidimensională și pot avea performanțe bune de reducere a șocului și a zgomotului. Acestea sunt potrivite pentru scene cu coroziune puternică și vibrații ridicate, cum ar fi flăcări ale centralei și conducte de evacuare chimică, dar capacitatea de rulare a presiunii este scăzută (de obicei ≤0,6mpa).
Selecția diferitelor tipuri de compensare trebuie să fie apreciată în mod cuprinzător în combinație cu mediul de țeavă, presiune, temperatură și deplasare. Tipul axial este potrivit pentru deplasarea mică dreaptăconducte,Tipurile transversale și unghiulare sunt potrivite pentru machete complexe ale conductelor, tipul de mânecă este potrivit pentru scenarii mari de deplasare, iar tipul non-metalic se concentrează pe rezistența la coroziune și absorbția șocului. Selecția rezonabilă poate reduce rata de eșec a sistemului de conducte și poate extinde durata de viață a echipamentului, care este o parte importantă a proiectării ingineriei conductelor.
