În sistemele de conducte industriale și de clădiri,Compensatoare de conducte(cunoscute și sub denumirea de rosturi de dilatare sau compensatoare flexibile) servesc ca componente cruciale care absorb mișcările, eliberează stresul și mențin integritatea sistemului în diferite condiții de funcționare.
La început, iată un rezumat tipic al specificațiilor pentru un compensator de țeavă cu burduf metalic de calitate superioară:
| Parametru | Valoare/Interval tipic |
|---|---|
| Diametrul nominal (DN) | DN 50 – DN 2400 mm |
| Presiune nominală | Până la 2,5 MPa (sau mai mare pentru modele speciale) |
| Temperatura maximă de funcționare | Până la ~450 °C (sau mai mult pentru aliaje exotice) |
| Capacitatea de Mișcare | Deplasare axială, laterală, unghiulară (variază în funcție de proiect) |
| Material de burduf | Oțel inoxidabil (sau aliaje la temperaturi înalte) |
| Terminați conexiunile | Capetele sudate, cu flanșe, filetate sau canelate după cum este necesar |
| Durata de proiectare / Cicluri | Proiectat pentru un număr mare de cicluri de oboseală; decenii așteptate atunci când sunt selectate corespunzător |
Acest tabel de specificații subliniază parametrii de design esențiali, ilustrând rigoarea profesională din spatele selecției produselor. Conținutul care urmează explorează de ce contează compensatorii, modul în care funcționează și sunt selectați și tendințele emergente care le modelează viitorul.

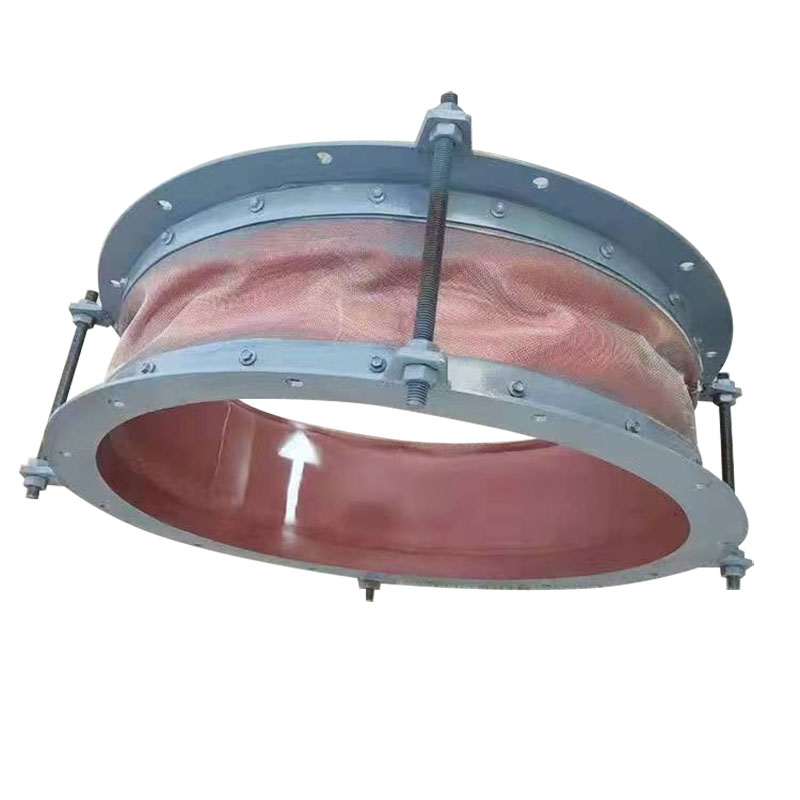

Un compensator de conducte este un dispozitiv flexibil instalat într-un sistem de conducte pentru a absorbi deformațiile mecanice datorate dilatației termice, contracției, vibrațiilor, fluctuațiilor de presiune, alinierii greșite, tasării sau activității seismice. În practică, multe compensatoare sunt construite cu unul sau mai multe burdufuri metalice (elemente flexibile ondulate) plus conectori și feronerie de susținere.
Absoarbe dilatarea/contracția termică: previne tensiunea și deformarea conductei atunci când schimbările de temperatură provoacă dilatare sau contracție.
Izolarea vibrațiilor și șocurilor: Acționează ca un element de amortizare, reducând transmiterea vibrațiilor sau a supratensiunii de la echipamente (pompe, compresoare etc.) în sistemul de conducte.
Compensarea alinierii: Corectează micile decalaje sau nealinieri care apar în timpul instalării sau din cauza mișcării structurii.
Reducerea tensiunilor: Reduce tensiunile pe suporturi, flanse, supape si echipamente prin localizarea absorbtiei miscarii.
Acomodați asezarea sau deplasarea seismică: Ajută la menținerea integrității sub deplasarea fundației sau acțiunii seismice, permițând deplasarea controlată.
Astfel, compensatorul devine un „tampon” structural care protejează părțile rigide ale sistemului de conducte de deteriorare și defecțiune prin localizarea flexibilității acolo unde este necesar.
Conductele se confruntă invariabil cu solicitări mecanice din ciclurile de temperatură, fluctuațiile de presiune și sarcinile dinamice. Fără o acomodare adecvată, aceste solicitări pot provoca fisuri de oboseală, scurgeri sau defecțiuni catastrofale. Compensatorul este soluția de inginerie care ameliorează aceste solicitări și îmbunătățește robustețea sistemului.
Reducerea stresului și longevitate
Prin absorbția expansiunii și contracției, compensatorii previn acumularea de stres termic în țevi, supape și îmbinări, prelungind astfel durata de viață.
Compactitate și eficiență a spațiului
În comparație cu buclele lungi de expansiune sau îndoituri, compensatoarele asigură absorbția deplasării într-un pachet compact.
Sarcini structurale mai mici
Dispozitivul reduce transferul de sarcină către ancore sau structuri de construcție, diminuând nevoia de suporturi supraproiectate.
Aspect simplificat al sistemului
Cu compensarea flexibilă localizată, proiectarea conductelor devine mai simplă, reducând complexitatea.
Controlul zgomotului și vibrațiilor
Atenuarea vibrațiilor și a pulsațiilor ajută la reducerea nivelurilor de zgomot și protejează echipamentele sensibile.
Adaptabilitate la diferite condiții
Un compensator bine selectat poate face față deplasărilor multidirecționale (axiale, laterale, unghiulare).
Economii de costuri pe parcursul ciclului de viață
Deși costul inițial este mai mare decât conexiunile rigide, economiile din întreținere redusă, timpi de nefuncționare și reluare justifică adesea cheltuiala.
Limitări potențiale de luat în considerare
Gama de compensare este finită - mișcarea supradimensionată dincolo de proiectare este dăunătoare.
Împingerea presiunii trebuie gestionată, în special pentru tipurile axiale.
Costul modelelor cu ciclu înalt și temperatură ridicată poate crește substanțial.
Instalarea, alinierea și suportul adecvate sunt esențiale pentru performanță; aplicarea greșită duce la eșec timpuriu.
Având în vedere aceste compromisuri, utilizarea unui compensator ar trebui să fie justificată printr-o analiză mecanică și stres termică amănunțită. În multe aplicații – în special în centrale electrice, petrochimice, HVAC și instalații industriale – beneficiile depășesc cu mult costul incremental.
Compensatoare axiale
Manipulați numai alungirea/compresia axială. Ideal pentru curse drepte cu puncte fixe bine definite.
Compensatoare laterale
Acomodați deplasarea laterală; tiranți folosite adesea pentru a controla forțele de mișcare.
Compensatoare unghiulare
Proiectat pentru a se flexa la un unghi în jurul unui punct de pivotare.
Compensatoare universale (multi-de jos).
Combinați flexibilitatea axială + laterală + unghiulară într-o singură unitate - util în geometriile complexe de conducte.
Presiune echilibrată (împingere echilibrată)
Geometria internă neutralizează forța de presiune, reducând sarcina asupra structurilor de ancorare.
Burduful și piesele de conectare trebuie selectate din oțel inoxidabil, aliaje de nichel sau alte materiale compatibile cu fluidul, temperatura și condițiile de mediu.
În sistemele corozive sau cu temperaturi ridicate, pot fi utilizate aliaje exotice (Inconel, Hastelloy) sau căptușeală.
Estimați deplasarea totală așteptată (axială, laterală, unghiulară) pe ciclurile de temperatură. Selectați un design care oferă o marjă și o capacitate mare de oboseală pe ciclu.
Asigurați-vă că presiunea nominală și temperatura compensatorului corespund sau depășesc condițiile sistemului, cu marje de siguranță.
Alegeți capetele sudate, cu flanșă, canelate sau filetate pentru a se potrivi cu sistemul dumneavoastră. Confirmați că există suficient spațiu liber de instalare (inclusiv pentru deplasări viitoare). Permite accesul pentru inspecție și întreținere.
Ancorarea și ghidarea exterioară adecvată previn îndoirea sau flambajul nedorit al compensatorului. Pot fi necesare restricții pentru a limita deplasarea sau pentru a controla traseele de sarcină.
Elementul burduf se îndoaie (se pliază sau se desfășoară) ca răspuns la modificările lungimii conductei sau la schimbările de aliniere.
În mișcările axiale, pliurile se comprimă sau se extind, absorbind deplasarea.
În mișcarea laterală sau unghiulară, burduful se îndoaie sau cuplează corespunzător (în funcție de proiectare).
Tiranții sau ghidajele externe pot controla direcția forței și pot preveni supraextensia.
Se pot folosi tuburi de ghidare interioare, manșoane sau armături pentru a reduce turbulențele de curgere și pentru a limita expunerea burdufurilor la forțele fluidului.
Alinierea: Asigurați-vă că compensatorul este aliniat cu conductele pentru a evita încărcarea laterală.
Ancore și ghidaje: Instalați ancore, ghidaje și dispozitive de reținere conform desenelor de proiectare.
Test de mișcare: Înainte de punere în funcțiune, deplasați compensatorul pe întreaga sa cursă pentru a verifica jocul.
Preîncărcare termică: Uneori se aplică o precompresie la rece pentru a centra compensatorul în intervalul său.
Suport: Compensatorul trebuie susținut ca parte a designului conductelor pentru a evita căderea.
Sudare/Flangare: Folosiți tehnici adecvate de sudare și flanșare, evitând deformarea.
Inspecție vizuală regulată: Căutați fisuri, deformare sau semne de oboseală.
Verificări de scurgeri: urmăriți scurgerile în jurul sudurilor sau garniturilor.
Monitorizarea ciclului: Înregistrați numărul de cicluri și comparați cu durata de viață de proiectare.
Monitorizarea vibrațiilor: Asigurați-vă că nivelurile de vibrație rămân în pragurile acceptabile.
Planificarea înlocuirii: Pe baza uzurii, planificați înlocuirea înainte de defecțiune.
Curățare: Păstrați burduful și împrejurimile ferite de resturi care ar putea freca sau abrazi.
Compensatoare inteligente / activate cu senzori
Încorporarea de extensometre, senzori de deplasare sau senzori de monitorizare a sănătății pentru a prezice oboseala și a alerta întreținerea.
Aliaje avansate și acoperiri
Utilizarea materialelor performante (aliaje de nichel, acoperiri ceramice) pentru medii extreme (fluide supercritice, agresive).
Design compact cu mai multe axe
Noile geometrii permit o flexibilitate mai mare în amprente mai mici pentru instalații strânse.
Aplicații de fabricație aditivă
Utilizarea pieselor de tranziție imprimate 3D sau a elementelor geometrice complexe pentru a optimiza performanța.
Integrare cu Digital Twin și Predictive Analytics
Monitorizarea comportamentului compensatorului în funcționare sub tensiune și integrarea în gemeni digitali ai fabricii pentru întreținere predictivă.
Pe măsură ce piețele împing către eficiențe mai mari, presiuni/temperaturi mai ridicate și marje mai strânse, compensatorii trebuie să evolueze. Sistemele precum centralele ultra-supercritice, reactoarele chimice avansate și noile aplicații energetice (de exemplu, sistemele cu hidrogen) impun cerințe mai exigente. Compensatorul viitorului nu trebuie doar să se flexibilizeze în mod fiabil, ci și să ofere feedback de diagnostic și să se integreze perfect în sistemele inteligente.
Producătorii și grupurile de cercetare și dezvoltare investesc masiv în analiza ciclului de viață, senzori, materiale noi și modularizarea sistemelor compensatoare. Cererea este în creștere în sursele regenerabile, GNL, transportul hidrogenului, sistemele energetice districtuale și producția avansată. Accentul se mută de la robustețea mecanică pură la sisteme inteligente, integrate.
Î: Cum să determinați dacă să utilizați compensatorul axial, lateral sau unghiular?
R: Calculați deplasările așteptate în fiecare direcție pe baza expansiunii termice a conductei, a toleranțelor de aliniere, a deplasării suporturilor sau a tasării. Dacă majoritatea este axială, un compensator axial poate fi suficient. Dacă există o dezaliniere laterală sau unghiulară, luați în considerare un compensator lateral, unghiular sau universal corespunzător. Analiza avansată (element finit, analiza stresului) ghidează adesea această decizie.
Î: Ce se întâmplă dacă un compensator funcționează în afara intervalului de mișcare proiectat?
R: Operarea dincolo de limitele de proiectare poate duce la oboseala metalului, flambaj, suprasolicitare în burduf sau conectori și eventuala defecțiune (fisurare sau scurgere). Acesta compromite sever ciclul de viață și poate duce la o defecțiune bruscă, catastrofală. Prin urmare, marjele de siguranță și constrângerile de proiectare sunt critice.
Compensatoarele de conducte sunt fundamentale pentru sistemele de conducte rezistente și eficiente, oferind reducerea tensiunilor, amortizarea vibrațiilor și corectarea alinierii. Combinația corectă de materiale, capacități de mișcare și integrarea sistemului este esențială pentru performanța pe termen lung. Odată cu creșterea sistemelor inteligente și cererea de eficiență operațională mai mare, compensatorul evoluează – nu doar ca o componentă mecanică pasivă, ci și ca un activ inteligent și monitorizat în rețelele moderne de conducte.
Pe măsură ce industria avansează,Fushuorămâne angajamentul de a furniza soluții de compensare avansate, de înaltă calitate, adaptate aplicațiilor solicitante. Explorați colaborarea și personalizarea soluției—contactaţi-nepentru a descoperi compensatorul ideal pentru nevoile sistemului dumneavoastră.
